协议细节

本文说明使用websocket在本平台发布与订阅消息的数据协议细节, 由两部分组成.

1. websocket协议本身, 如果你有合适的类库, 可以直接跳过.
2. 本平台利用websocket之上进行消息的发布与订阅的协议细节.

websocket协议

建立连接

1. 客户端: 发起请求.

GET /api/notify?client_id=xkg3ydnm&sign_time=1400567172&sign_method=md5&sign=D6174649DEDDF15FBE2D614FFDDF77A8 HTTP/1.1
Host: 127.0.0.1:8080
Pragma: no-cache
Cache-Control: no-cache
User-Agent: PrismSDK/PHP-1
Upgrade: websocket
Sec-Websocket-Key: MTQwMDU2NzE3Mg==
Sec-WebSocket-Version: 13
Sec-WebSocket-Protocol: chat
Origin: http://127.0.0.1:8080/api
Connection: Upgrade

• 使用调用其他api相同的签名方式
• 注意Connection: Upgrade以及Upgrade: websocket.

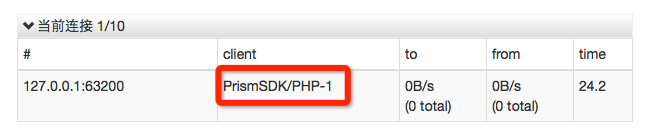

• 以后你可能会有许许多多应用, 传递User-Agent方便在应用的管理页面查看连接.

1. 服务器: 返回101 Switching Protocols头表示已经切换为websocket协议

HTTP/1.1 101 Switching Protocols

此时数据流已经切换到websocket的双向通道.

消息的封包

websocket的数据以frame为单位进行传输. RFC6455

frame有以下几种类型:

const TextFrame   = 0x01;
const BinaryFrame = 0x02;
const CloseFrame  = 0x08;
const PingFrame   = 0x09;
const PongFrame   = 0x09;

每个frame包含header + body两部分.

当设置为masking时, header需要包含一个随机产生的masking-key. masking-key为4字节. 正文的body需以4字节为循环与masking-key相对的位进行异或运算.

查看php版本的实现, 详细的结构如下:

0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-------+-+-------------+-------------------------------+
|F|R|R|R| opcode|M| Payload len |    Extended payload length    |
|I|S|S|S|  (4)  |A|     (7)     |             (16/64)           |
|N|V|V|V|       |S|             |   (if payload len==126/127)   |
| |1|2|3|       |K|             |                               |
+-+-+-+-+-------+-+-------------+ - - - - - - - - - - - - - - - +
|     Extended payload length continued, if payload len == 127  |
+ - - - - - - - - - - - - - - - +-------------------------------+
|                               |Masking-key, if MASK set to 1  |
+-------------------------------+-------------------------------+
| Masking-key (continued)       |          Payload Data         |
+-------------------------------- - - - - - - - - - - - - - - - +
:                     Payload Data continued ...                :
+ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - +
|                     Payload Data continued ...                |
+---------------------------------------------------------------+

消息的处理

客户端的指令目前有3种:

const action_publish = 0x01;
const action_consume = 0x02;
const action_ack     = 0x03;

接收消息

接手消息时, 使用BinaryFrame格式发送一个action_consume指令0x02.

随后, 读取连接中的数据即可, 每个frame会传输一个json格式的消息.

{"time":1400568648,"tag":"1","key":"order.new","body":"message hello world: 0"}

应答消息

消息需要进行应答(Ack) 之后, 服务器端才会真正删除, 应答的方法是发送应答包.

• 应答包 = action_ack + message-tag
  • action_ack = 0x03
  • message-tag = "1" = 0x49(Ascii)
• 应答包 = 0x03 0x49

同样, 使用BinaryFrame进行发送.

注意: 确认在业务系统处理完消息之后再进行应答, 保证数据不丢失.

发布消息

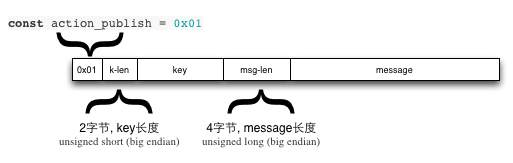

消息有两个部分. 1. 正文message, 2. RoutingKey

详细格式如下:

因此routing-key最长不能超过256, 消息体不能超过65536.
